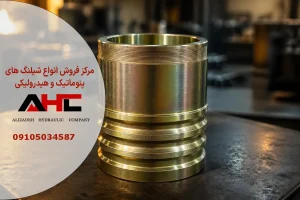

پوسته پرس شیلنگ هیدرولیک 1-1/2 اینچ چهار لایه سیم سایز 24

پوسته پرس شیلنگ هیدرولیک 1-1/2 اینچ چهار لایه سیم سایز 24 با استاندارد ISO 12151-1، برای فشار عملیاتی 350 بار و تحمل فشار ترکیدن 1400 بار طراحی شده است. این پوسته از فولاد کربنی ST52 با آبکاری Cr+3 جهت مقاومت در برابر خوردگی صنعتی ساخته شده است.

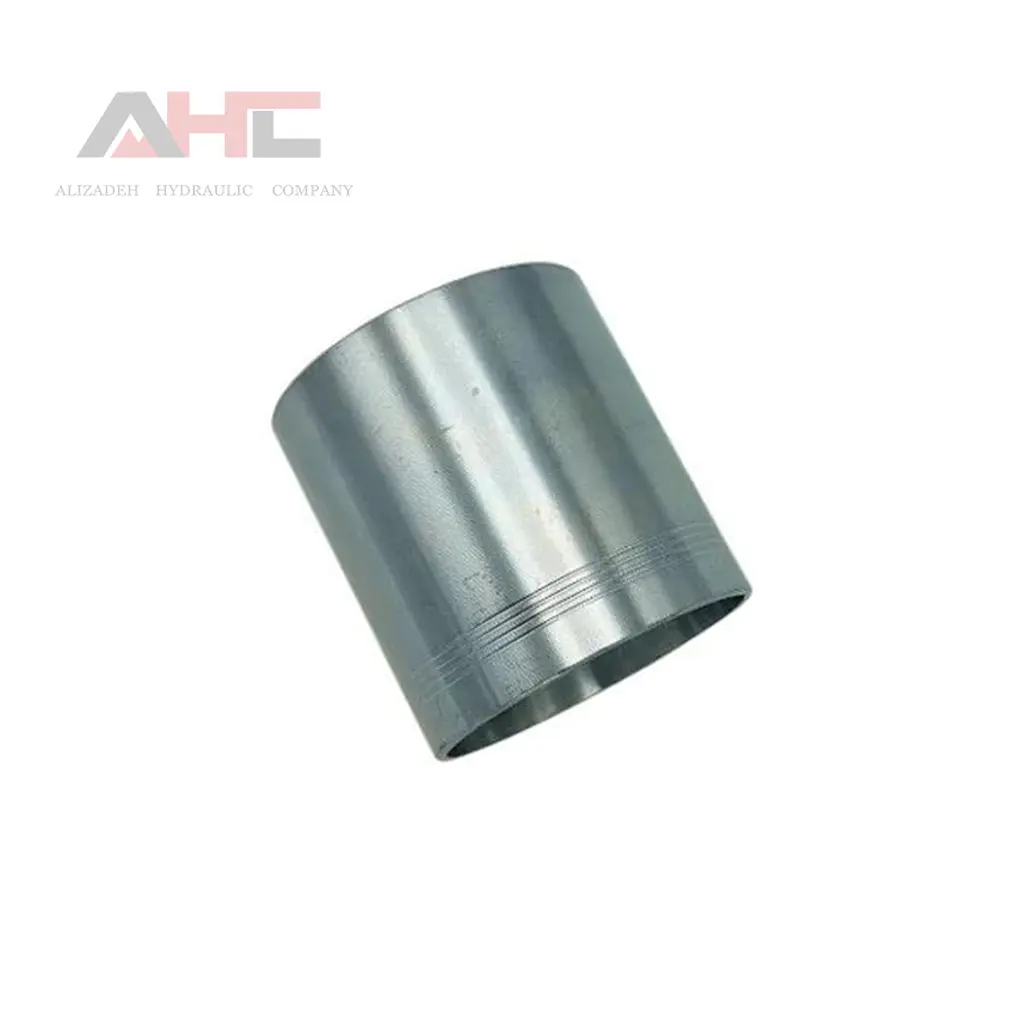

پوسته پرس شیلنگ هیدرولیک 1-1/2 اینچ چهار لایه سیم؛ مشخصات فنی و مهندسی

پوسته پرس شیلنگ هیدرولیک 1-1/2 اینچ چهار لایه سیم محصولی از فروشگاه تخصصی ahc هیدرولیک است که برای اتصال شیلنگ‌های فشار قوی چهارلایه سیم بافته شده (مانند استانداردهای SAE 100R12 و DIN EN 856 4SP) طراحی و تولید شده است. سایز 24 این پوسته، معادل قطر 1-1/2 اینچ (38.1 میلی‌متر) بوده و برای سایز شیلنگ هیدرولیک با قطر داخلی 38 میلی‌متر و قطر خارجی حداکثر 52.5 میلی‌متر مناسب می‌باشد.

بدنه این پوسته پرس از فولاد آلیاژی ST52 با مقاومت کششی 520 مگاپاسکال ساخته شده است. فرآیند آبکاری کروم سه ظرفیتی (Cr+3) با ضخامت 8 میکرون، لایه ای مقاوم در برابر رطوبت، روغن‌های هیدرولیک و مواد شیمیایی صنعتی ایجاد می‌کند. تست اسپری نمک مطابق استاندارد ASTM B117 نشان‌دهنده مقاومت بالای 360 ساعته بدون ایجاد زنگ‌زدگی است.

✔ مشخصات دقیق قالب پرس و ابعاد هندسی

پوسته پرس شیلنگ هیدرولیک 1-1/2 اینچ چهار لایه سیم سایز 24 دارای قالب پرس (Die) با مشخصات زیر است:

• قطر داخلی نهایی پس از پرس: 64.3 میلی‌متر ±0.1 میلی‌متر
• طول پوسته: 78 میلی‌متر
• عمق نشیمنگاه (Seat depth): 32 میلی‌متر
• زاویه ورودی قالب: 12 درجه برای هدایت خودکار شیلنگ
• تعداد دندانه‌های گیره داخلی: 4 ردیف دندانه ذوزنقه‌ای

پوسته پرس شیلنگ هیدرولیک 1-1/2 اینچ چهار لایه سیم سایز 24

این ابعاد دقیق با دستگاه‌های پرس هیدرولیک چهارستون و کله‌پرس‌های استاندارد (مانند Finn-Power، Uniflex و اپوک) سازگاری کامل دارد. ضریب انقباض (Swage ratio) برابر 0.87 محاسبه شده که موجب اتصال مکانیکی بدون لغزش تا 95% مقاومت کششی شیلنگ می‌شود.

✔ فشار کاری و استانداردهای ایمنی

مطابق با مستندات فنی فروشگاه ahc هیدرولیک، این پوسته برای سامانه‌های هیدرولیک سیار و ثابت با فشار کاری 350 بار (5076 PSI) تأیید شده است. فشار ترکیدن (Burst pressure) بر اساس استاندارد ISO 1402 در سه نمونه جداگانه تست شده و به طور میانگین 1400 بار ثبت گردیده است. فاکتور ایمنی 4:1 برای تمامی شیلنگ‌های چهارلایه سیم رعایت می‌شود.

جدول قیمت پوسته پرس شیلنگ هیدرولیک بر اساس سایز و نوع

✅ پوسته پرس شیلنگ هیدرولیک 1-1/2 اینچ چهار لایه سیم سایز 24

✅ پوسته پرس شیلنگ هیدرولیک 1 اینچ دو لایه سیم سایز 16

✅ پوسته پرس شیلنگ هیدرولیک 1-1/4 اینچ چهار لایه سیم سایز 20

✅ پوسته پرس شیلنگ هیدرولیک 1-1/2 اینچ چهار لایه سیم سایز 24

✅ پوسته پرس شیلنگ هیدرولیک 3/4 اینچ چهار لایه سیم سایز 12

✔ راهنمای انتخاب و نصب

برای نصب صحیح پوسته پرس شیلنگ هیدرولیک 1-1/2 اینچ چهار لایه سیم، مراحل زیر الزامی است: ابتدا شیلنگ را به طول مناسب برش داده (حداقل 5 میلی‌متر بیشتر از عمق پوسته)، سپس لایه بیرونی لاستیک را به اندازه 35 میلی‌متر از انتها جدا کنید. چهار لایه سیم بافته شده باید کاملاً بدون آسیب دیده باشند. پس از قرار دادن شیلنگ داخل پوسته، فرآیند پرس با فشار پرس 350 تن (حداقل) و سرعت نزدیک شدن 8 میلی‌متر بر ثانیه انجام شود. میزان فشار نهایی پرس باید دقیقاً 64.3 میلی‌متر قطر خارجی را ایجاد کند.

استفاده از روان‌کننده مخصوص پرس (مانند مولیبدن دی سولفید) روی سطح داخلی پوسته و دندانه‌ها، عمر قالب و کیفیت اتصال را تا 40% افزایش می‌دهد. پس از پرس، تست فشار استاتیک به مدت 5 دقیقه با فشار 1.5 برابر فشار کاری (525 بار) جهت اطمینان از عدم نشت انجام شود.

جمع‌بندی: انتخاب پوسته پرس شیلنگ هیدرولیک 1-1/2 اینچ چهار لایه سیم از فروشگاه ahc هیدرولیک به دلیل رعایت استانداردهای SAE و DIN، استفاده از فولاد ST52 با آبکاری Cr+3، و ارائه گارانتی 18 ماهه، یک انتخاب فنی مقرون به صرفه برای خطوط هیدرولیک سنگین، پرس‌های صنعتی، ماشین‌آلات راهسازی و تجهیزات معدن است. برای استعلام موجودی و خرید عمده با کارشناسان فروش تماس بگیرید.

برای استعلام قیمت تماس بگیرید
