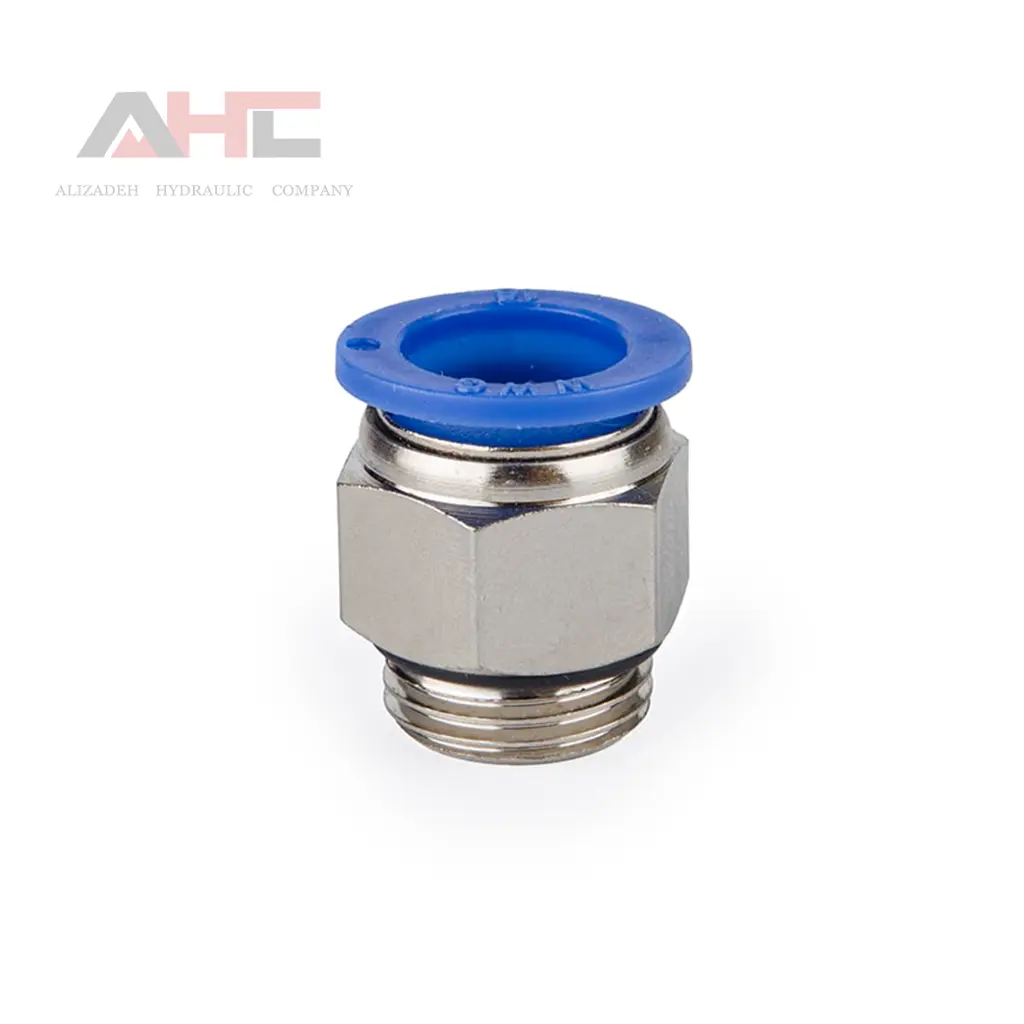

اتصال مستقیم 6 به M5 پنوماتیک
58,000 تومان
- نوع اتصال: مستقیم (Straight) از نوع فشاری (Push-in)
- سایز رزوه: M5 (استاندارد متریک مینیاتوری) با اورینگ آببند کف
- سایز شیلنگ خور: ۶ میلیمتر (مناسب برای شیلنگهای PU و نایلون)
- جنس بدنه: آلیاژ برنج با روکش نیکل مقاوم در برابر خوردگی
- محدوده فشار و دما: تحمل فشار تا ۱۰ بار و دمای کاری ۰ تا ۶۰ درجه سانتیگراد
بررسی فنی و خرید اتصال مستقیم 6 به M5 پنوماتیک
فیتینگهای بادی یکی از حیاتیترین اجزای سیستمهای اتوماسیون صنعتی محسوب میشوند. محصول پیش رو، با طراحی استاندارد و ماشینکاری دقیق، امکان اتصال سریع و ایمن شیلنگهای پلیاورتان با قطر خارجی ۶ میلیمتر را به پورتهای رزوهای سایز M5 فراهم میکند.
برخورداری از اورینگهای آببند مقاوم، تحمل فشار کاری بالا تا محدوده ۱۰ بار، بدنه فلزی با روکش نیکل جهت جلوگیری از خوردگی و همچنین مکانیزم قفلکننده داخلی مستحکم از مهمترین ویژگیهای این قطعه مهندسی به شمار میروند. اگر به دنبال ارتقای سطح نشتیگیری و افزایش راندمان خطوط هوای فشرده خود هستید، استفاده از اتصال مستقیم 6 به M5 پنوماتیک یک انتخاب کاملاً اصولی و فنی خواهد بود.
مشخصات ساختاری و عملکردی اتصال مستقیم 6 به M5 پنوماتیک
بدنه این فیتینگها معمولاً از آلیاژ برنج با کیفیت بالا تولید شده و جهت افزایش مقاومت در برابر رطوبت محیط صنعتی، با لایهای از نیکل پوشش داده میشود. قسمت پلاستیکی یا همان رهاکننده شیلنگ (Release Ring) نیز از پلیمرهای مهندسی مقاوم در برابر سایش ساخته شده است.
درون این فیتینگ، یک سیستم چنگک فلزی (گیره) تعبیه شده است که به محض ورود شیلنگ، آن را به صورت یکطرفه قفل کرده و از خروج تصادفی آن تحت فشارهای نوسانی جلوگیری میکند. برای آزادسازی شیلنگ در اتصال مستقیم 6 به M5 پنوماتیک، تنها کافی است رینگ پلاستیکی را به سمت بدنه فشار داده و شیلنگ را به آرامی بیرون بکشید. این مکانیزم Push-in سرعت مونتاژ و دمونتاژ خطوط را به شدت افزایش میدهد.
خرید عمده اتصال مستقیم 6 به M5 پنوماتیک
کاربردهای صنعتی و الزامات نصب قطعات
در ماشینآلات بستهبندی، رباتهای مونتاژ، خطوط تولید قطعات الکترونیکی و تجهیزات پزشکی، فضای نصب قطعات بسیار محدود است. در چنین شرایطی، استفاده از تجهیزات مینیاتوری ضروری است. جکهای قلمی کوچک و بلوکهای منیفولد غالباً دارای پورتهای M5 هستند. برای تامین هوای این عملگرها، شیلنگهای ۶ میلیمتری به دلیل انعطافپذیری مناسب و قابلیت عبور دبی کافی، به وفور استفاده میشوند. اتصال ایمن این دو بخش، وظیفه اصلی فیتینگ مورد بحث است. هنگام نصب، باید دقت شود که انتهای شیلنگ کاملاً گونیا (با زاویه ۹۰ درجه) برش خورده باشد تا درون فیتینگ به درستی نشست کرده و آببندی کامل حاصل شود.
اتصال مستقیم 6 به 1/8 پنوماتیک
اتصال مستقیم 6 به 1/4 پنوماتیک
اتصال مستقیم 6 به 3/8 پنوماتیک
اتصال مستقیم 6 به 1/2 پنوماتیک
توجه به فشار کاری سیستم نیز از الزامات نصب است. اگرچه این فیتینگها توانایی تحمل فشارهای استاندارد شبکه هوای کارگاهی (حدود ۶ الی ۸ بار) را به راحتی دارند، اما در صورت وجود اسپایکهای فشاری (ضربه قوچ در سیستم بادی)، استفاده از رگولاتورهای دقیق قبل از ورود هوا به اتصال مستقیم 6 به M5 پنوماتیک توصیه میگردد. همچنین، عدم اعمال نیروی کششی جانبی به شیلنگ در محل اتصال، طول عمر اورینگهای داخلی را به میزان قابل توجهی افزایش خواهد داد.
قیمت و راهنمای سفارش از فروشگاه ahc هیدرولیک
تامین قطعات اورجینال و باکیفیت، دغدغه اصلی مهندسان نت (نگهداری و تعمیرات) است. فروشگاه ahc هیدرولیک به عنوان مرجع تخصصی تجهیزات پنوماتیک و هیدرولیک، مجموعهای کامل از فیتینگهای استاندارد را با تضمین اصالت و عملکرد ارائه میدهد. قیمت این محصولات بر اساس متریال به کار رفته، برند تولیدکننده و استانداردهای اخذ شده متغیر است. با توجه به نوسانات بازار و تنوع برندها، همواره پیشنهاد میشود برای دریافت پیشفاکتور دقیق و مشاوره مهندسی، با کارشناسان ما در تماس باشید.
در نهایت، برای داشتن یک سیستم هوای فشرده بدون نشتی، پایدار و با کمترین نیاز به تعمیرات دورهای، انتخاب اجزای باکیفیت امری اجتنابناپذیر است. شما مهندسان و صنعتگران گرامی میتوانید برای خرید اتصال مستقیم 6 به M5 پنوماتیک و تکمیل لیست درخواستی پروژه خود، به صورت آنلاین یا تماس تلفنی با فروشگاه ahc هیدرولیک اقدام نمایید. هدف ما ارائه تجهیزاتی است که در سختترین شرایط کاری صنعت، عملکردی بینقص و ایمن را برای ماشینآلات شما به ارمغان بیاورند.
