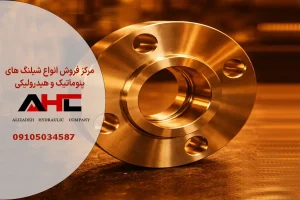

فلنج ساکت ولد سایز 1 اینچ CL300

فلنج ساکت ولد سایز 1 اینچ CL300 مطابق استاندارد ASME B16.5 و مواد ASTM A105، با طراحی بدون جوش انتهایی برای اتصالات قوی در خطوط لوله تحت فشار بالا. این محصول در فروشگاه AHC هیدرولیک با تضمین کیفیت و آنالیز شیمیایی ارائه می‌شود. مناسب برای سیالات هیدرولیک، بخار و گازهای صنعتی، مقاوم در برابر فشار اسمی ۷۲۰ پوند بر اینچ مربع و دمای کاری -۲۹ تا +۴۲۵ درجه سلسیوس. همراه با گواهی تست هیدرواستاتیک و کنترل ابعاد دقیق.

فلنج ساکت ولد سایز 1 اینچ؛ مشخصات فنی و مهندسی دقیق برای کاربردهای صنعتی

فلنج ساکت ولد سایز 1 اینچ CL300 یکی از پرکاربردترین اتصالات در سیستم‌های لوله‌کشی فشار متوسط تا بالا است. این قطعه با طراحی ساکت (Socket Weld) امکان جوشکاری محیطی با کیفیت بالا را فراهم می‌کند که تمرکز تنش را کاهش داده و نشتی را به حداقل می‌رساند. فروشگاه تخصصی AHC هیدرولیک این محصول را با رعایت کامل الزامات استاندارد ASME B16.5 و کلاس فشاری CL300 (معادل PN50 در برخی سیستم‌ها) عرضه می‌کند. کلیه فلنج‌ها پیش از تحویل تحت بازرسی چشمی، تست اولتراسونیک و بررسی ابعادی با استفاده از کولیس و گیج‌های دقیق قرار می‌گیرند. از نظر متالورژیکی، فورج ASTM A105 با ساختار ریزدانه، مقاومت به خوردگی و کشش بالا را برای محیط‌های نفتی، پتروشیمی و هیدرولیک سنگین تضمین می‌کند.

◼ استانداردها و آنالیز مواد – پایبندی به ASME B16.5 / ASTM A105

هر قطعه فلنج ساکت ولد سایز 1 اینچ با شماره ذوب و آنالیز شیمیایی ارائه شده مطابق استاندارد ASTM A105 شامل حداکثر 0.35% کربن، 0.6-1.05% منگنز، گوگرد و فسفر محدود و مقاومت کششی حداقل 485 مگاپاسکال است. طراحی ساکت (عمق سوکت طبق ASME B16.5) نفوذ جوش مناسب و پشتیبانی از لوله را تضمین می‌کند. کلاس 300 (CL300) به معنی فشار کاری مجاز 720 psig در دمای محیط و 505 psig در دمای 400 درجه فارنهایت می‌باشد. برای سیستم‌های هیدرولیک سنگین و خطوط بخار، این فلنج بهترین گزینه از نظر قابلیت اطمینان و عمر مفید است.

◼ ابعاد دقیق و تلرانس‌های مهندسی فلنج ساکت ولد 1 اینچ CL300

طبق دیتاشیت استاندارد، فلنج ساکت ولد سایز 1 اینچ دارای قطر خارجی (OD) معادل 124 میلی‌متر، ضخامت کلی 22.3 میلی‌متر، قطر دایره بولت‌ها 88.9 میلی‌متر، تعداد بولت 4 عدد به قطر 5/8 اینچ (15.9 میلی‌متر) و قطر سوراخ سوکت 34.1 میلی‌متر با عمق سوکت حداقل 10 میلی‌متر می‌باشد. کلیه ابعاد با گیج‌های کالیبره شده در فروشگاه AHC هیدرولیک بررسی می‌شوند. تلرانس‌های ابعادی منطبق بر ASME B16.5 کلاس 300 بوده و انطباق کامل با اتصال لوله سایز ۱ اینچ (SCH40/SCH80) را فراهم می‌آورد. همچنین سطح آب‌بندی (RF – Raised Face) با ارتفاع 2 میلی‌متر و زبری سطح مطابق استاندارد برای آب‌بندی با گسکت‌های اسپیرال وند یا گرافیتی طراحی شده است.

خرید فلنج ساکت ولد سایز 1 اینچ CL300

◼ فرآیند جوشکاری و نصب – توصیه‌های تخصصی

برای فلنج ساکت ولد سایز 1 اینچ CL300 روش جوشکاری GTAW (TIG) ریشه و پوشش SMAW با الکترود E7018 توصیه می‌شود. به دلیل طراحی سوکت، ابتدا فاصله ۱.۵ تا ۲ میلی‌متر بین لبه لوله و شانه فلنج ایجاد شود تا انبساط حرارتی مهار گردد. جوش 360 درجه اطراف و در صورت نیاز جوش پشت (backing weld) باعث افزایش مقاومت خستگی می‌شود. تمام محصولات فروشگاه AHC هیدرولیک همراه با دفترچه راهنمای جوشکاری تایید شده توسط بازرس سطح 2 ارائه می‌شود. عدم رعایت این موارد می‌تواند سبب تمرکز تنش و شکست زودرس در سیستم شود، از این رو مجموعه فنی ما آماده ارائه پشتیبانی رایگان به مشتریان صنعتی است.

◼ جدول قیمت محصول بر اساس سایزهای مختلف فلنج ساکت ولد CL300

قیمت‌های ذیل به صورت میانگین بازار در تاریخ جاری بوده و با توجه به نرخ ارز و نوسانات فولاد ممکن است تغییر کند. برای اطلاع از قیمت دقیق فلنج ساکت ولد سایز 1 اینچ و سایر سایزها، با کارشناسان فروش AHC هیدرولیک تماس بگیرید. قیمت‌ها بدون احتساب مالیات و هزینه حمل می‌باشد.

فلنج ساکت ولد سایز 2 اینچCL300

فلنج ساکت ولد سایز 1/2-1 اینچCL300

فلنج ساکت ولد سایز 1-1/4 اینچCL300

فلنج ساکت ولد سایز 3/4 اینچCL300

مقایسه کاربردهای صنعتی فلنج ساکت ولد و مزیت خرید از AHC هیدرولیک

انتخاب فلنج ساکت ولد سایز 1 اینچ CL300 نسبت به فلنج‌های جوشی یا رزوه‌ای مزیت‌های قابل توجهی دارد: اولاً عدم نیاز به فضای اضافی برای جوش لب به لب، ثانیاً قابلیت استفاده در سایزهای کوچک تا متوسط با استحکام بالا، و ثالثاً هزینه نصب کمتر. در صنایع هیدرولیک، ماشین‌آلات راه‌سازی، پالایشگاه‌های کوچک و سیستم‌های تزریق مواد شیمیایی، این نوع فلنج به عنوان عنصر کلیدی اتصالات جداشونده با قابلیت سرویس‌دهی آسان شناخته می‌شود. فروشگاه تخصصی AHC هیدرولیک با بیش از یک دهه تجربه، کالاهای خود را مستقیماً از فورج‌های تأیید شده تأمین می‌کند و کلیه محصولات دارای گواهی MTC (گواهی تست کارخانه) مطابق با استاندارد EN 10204 3.1 می‌باشد.

◼ روش سفارش، ضمانت و تحویل در فروشگاه اینترنتی AHC هیدرولیک

برای ثبت سفارش فلنج ساکت ولد سایز 1 اینچ و سایر تجهیزات هیدرولیک، می‌توانید از طریق شماره تلفن‌های درج شده در وب‌سایت یا ارسال درخواست از طریق واتساپ اقدام نمایید. فروشگاه AHC هیدرولیک ضمن حفظ موجودی انبار مرکزی، قادر به ارسال فوری به شهرهای تهران، اصفهان، شیراز و تبریز (در کمتر از ۲۴ ساعت) می‌باشد. کلیه محصولات دارای گارانتی ۱۲ ماهه در برابر عیوب ساخت و خدمات پس از فروش می‌باشند. همچنین تیم فنی ما برگه‌های تأییدیه استاندارد را به همراه فاکتور رسمی و گواهی کیفیت ارسال می‌کند. برای پروژه‌های بزرگ امکان ارائه اعتبار اسنادی و لیزینگ تجهیزات فراهم است.

برای استعلام قیمت تماس بگیرید
