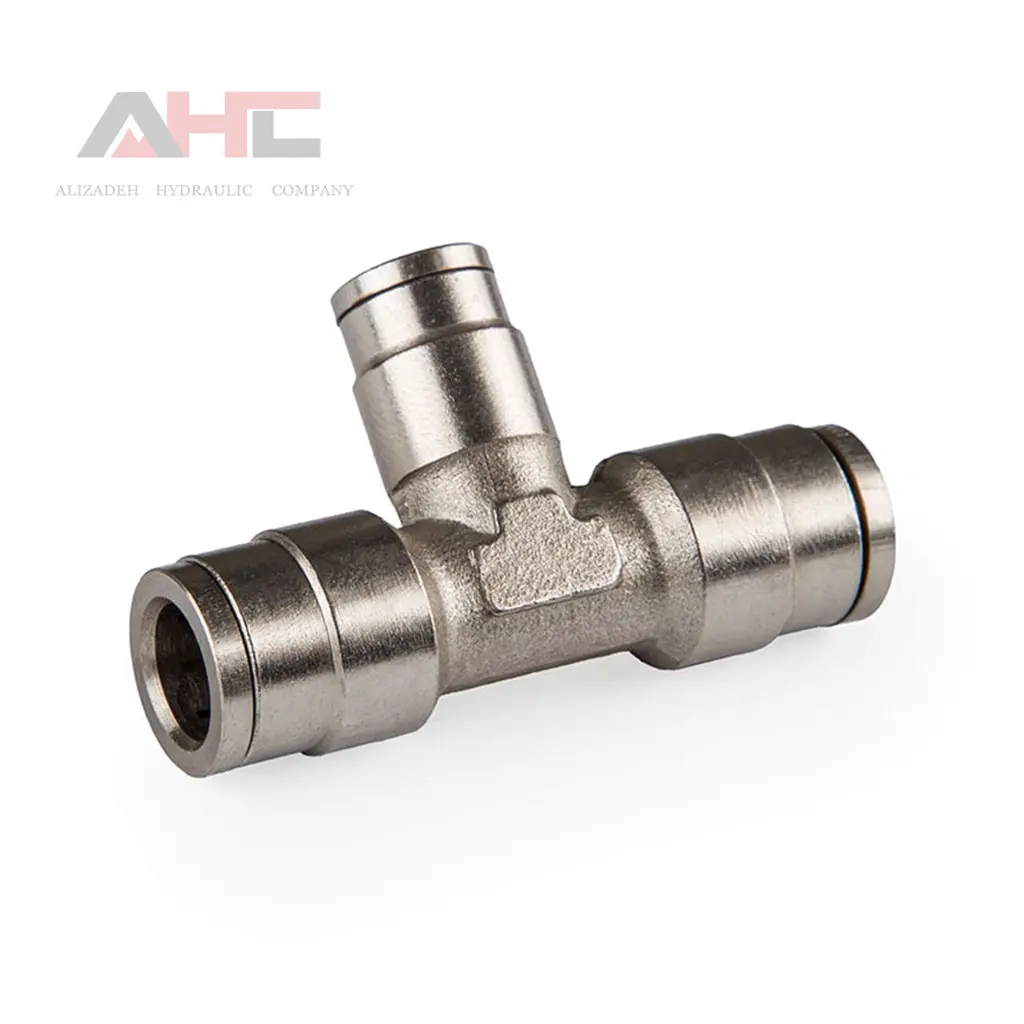

سه راهی فلزی 4 میلی متر پنوماتیک
400,000 تومان
- نوع اتصال: سهراهی (T) پنوماتیک برای انشعابگیری خطوط هوا
- سایز قابل استفاده: مناسب شیلنگ پنوماتیک 4 میلیمتر (OD)
- جنس بدنه: فلزی (بسته به سری ساخت/برند)
- کاربری: مدارهای هوای فشرده، اتوماسیون صنعتی، ماشینآلات سبک و نیمهسنگین
- ویژگی عملکردی: آببندی مناسب و نصب سریع با رعایت اصول برش شیلنگ
سه راهی فلزی 4 میلی متر پنوماتیک؛ اتصال دقیق برای مدارهای هوای فشرده
اگر در مدار پنوماتیک به یک انشعاب مطمئن، کمحجم و صنعتی نیاز دارید، سه راهی فلزی 4 میلی متر پنوماتیک انتخابی استاندارد برای توزیع هوا در خطوط 4mm است. این اتصال سهجهته با بدنه فلزی مقاوم، برای کاهش نشتی، حفظ پایداری فشار و افزایش نظم لولهکشی در تجهیزات اتوماسیون طراحی شده و در کاربردهای واقعی صنعتی (مثل ماشینآلات بستهبندی، خطوط مونتاژ و سیستمهای جابهجایی) عملکرد قابل اتکا ارائه میدهد.
کاربردهای صنعتی و محل استفاده در مدار
سه راهی فلزی پنوماتیک 4 میلیمتری معمولاً برای گرفتن انشعاب از مسیر اصلی هوا یا تجمیع دو مسیر به یک مسیر در مدارهای کمحجم بهکار میرود. در کابینتهای پنوماتیک، یونیتهای FRL، جکهای پنوماتیک کوچک، شیرهای برقی مینیاتوری و پنلهای ابزار دقیق، استفاده از سهراهی فلزی باعث میشود مسیرها مرتبتر شده و مدیریت شیلنگها سادهتر انجام شود. در بسیاری از پروژهها، انتخاب اتصال فلزی بهجای پلیمری زمانی اهمیت پیدا میکند که محیط دارای ارتعاش، تنش مکانیکی، دمای بالاتر یا ریسک ضربه باشد.
مشخصات فنی و استانداردهای رایج اتصال
در فروشگاه ahc هیدرولیک، این محصول با تمرکز بر نیازهای واقعی پنوماتیک انتخاب میشود؛ یعنی سازگاری با شیلنگ 4mm، آببندی مناسب و کیفیت ساخت قابل قبول. مشخصات فنی متداول برای این رده از اتصالات شامل بدنه فلزی (معمولاً برنج یا فولاد آبکاریشده بسته به سری ساخت)، طراحی سهراهی (T) و ورودی/خروجی مناسب برای شیلنگ پنوماتیک با قطر بیرونی 4 میلیمتر است. از نظر استاندارد، نکات مهم شامل تلرانس ابعادی محل نشیمن شیلنگ، کیفیت سطح آببندی و هممحوری مسیرهاست تا افت فشار و نشتی به حداقل برسد. در انتخاب نهایی، به نوع اتصال (فیتینگی فشاری/Push-in یا دندهای) و سازگاری آن با شیلنگ (PU/PA) توجه کنید.
سه راهی فلزی 4 میلی متر پنوماتیک و معیارهای انتخاب درست
برای انتخاب دقیق، بهتر است چند پارامتر مهندسی را همزمان بررسی کنید: فشار کاری سیستم، حساسیت مدار به نشتی، محدودیت فضای نصب و تعداد دفعات سرویس/باز و بسته کردن. در مدارهایی که سیکل کاری بالا است یا تغییرات فشار سریع رخ میدهد، کیفیت آببندی و استحکام بدنه اهمیت بیشتری دارد. همچنین اگر شیلنگ شما پلییورتان (PU) نرم است، نصب و آببندی سادهتر خواهد بود؛ برای شیلنگ پلیآمید (PA) سخت، نیاز به برش کاملاً عمود و سطح برش تمیز دارید تا اتصال بدون نشتی برقرار شود.
سه راهی فلزی 4 میلی متر پنوماتیک
راهنمای نصب و نکات جلوگیری از نشتی
برای نصب استاندارد، ابتدا شیلنگ 4mm را با کاتر مخصوص، کاملاً عمود برش بزنید تا دهانه له نشود. سپس شیلنگ را تا انتهای نشیمن داخل اتصال فشار دهید. اگر مدل انتخابی شما از نوع فشاری باشد، معمولاً با رسیدن شیلنگ به استاپ داخلی، آببندی کامل ایجاد میشود. در مدلهای دندهای، استفاده کنترلشده از نوار تفلون یا خمیر آببندی مخصوص پنوماتیک (با توجه به نوع رزوه) توصیه میشود؛ زیادهروی در آببند میتواند باعث ورود ذرات به مسیر هوا و اختلال در شیرها شود. پس از نصب، مدار را تحت فشار قرار دهید و با محلول کفساز تست نشتی انجام دهید تا از عملکرد مطمئن در بهرهبرداری طولانیمدت مطمئن شوید.
قیمت محصول بر اساس سایزهای مختلف (راهنمای انتخاب اقتصادی)
از آنجا که «سهراهی» در بازار در چند سایز و ترکیب متداول عرضه میشود، قیمت نهایی بسته به قطر شیلنگ و نوع سری/رزوه تغییر میکند. جدول زیر یک بازه قیمت مرجع برای تصمیمگیری سریع در پروژه است (قیمتها میتواند با موجودی و برند تغییر کند):
10 میلیمتر (سهراهی فلزی 10mm)
اگر هدف شما کاهش نشتی و افزایش دوام در خطوط سبک است، معمولاً سایز 4mm و 6mm اقتصادیترین انتخابها هستند؛ اما در دبیهای بالاتر، افزایش سایز میتواند افت فشار را کمتر کند و از فشار مضاعف به کمپرسور جلوگیری کند.
خرید از فروشگاه ahc هیدرولیک؛ انتخاب مهندسی برای خطوط پنوماتیک
در خرید اتصالات پنوماتیک، مهمترین نکته «هماهنگی دقیق اتصال با شیلنگ و شرایط کارکرد» است. فروشگاه ahc هیدرولیک تلاش میکند محصولات را با رویکرد کاربرد صنعتی واقعی ارائه کند؛ یعنی قطعهای که در نصب، آببندی و دوام، مطابق انتظار کارگاه و خط تولید باشد. اگر در مدار شما فضای نصب محدود است، یا نیاز به انشعابگیری مطمئن دارید، سه راهی فلزی 4 میلی متر پنوماتیک میتواند یک گزینه استاندارد برای افزایش نظم لولهکشی و کاهش ریسک نشتی باشد.
برای انتخاب دقیقتر، پیشنهاد میشود قبل از ثبت سفارش، نوع شیلنگ (PU یا PA)، فشار کاری، و نوع اتصال مورد نیاز (فشاری یا دندهای) را مشخص کنید تا انتخاب نهایی کاملاً مطابق طراحی مدار انجام شود. در نهایت، اگر به دنبال یک اتصال جمعوجور، مقاوم و مناسب اتوماسیون هستید، سه راهی فلزی 4 میلی متر پنوماتیک راهحلی حرفهای برای انشعابگیری در خطوط 4mm است و میتواند کیفیت عملکرد مدار پنوماتیک شما را در طول زمان پایدار نگه دارد.
