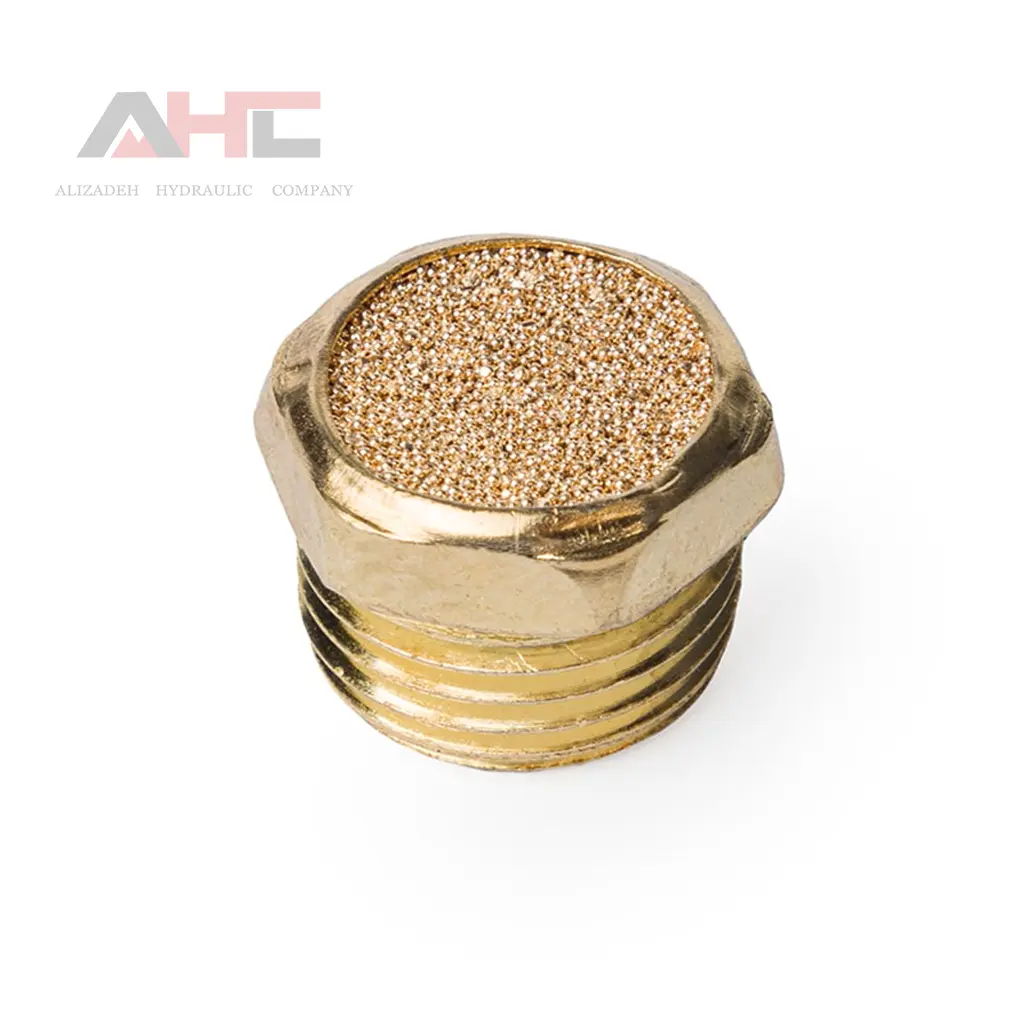

اگزوز 1/4 تخت پنوماتیک
35,000 تومان
- رزوه استاندارد BSP سایز 1/4 اینچ
- بدنه برنجی یا روی تزریقی با مقاومت بالا
- فیلتر سینتر داخلی برای کاهش صدا و فیلتراسیون هوا
- فشار کاری مجاز: 0 تا 10 بار | دمای کاری: -10 تا +80°C
- طراحی تخت (Flat Face) مناسب نصب روی منیفولد و شیرهای پنوماتیک
اگزوز 1/4 تخت پنوماتیک | خروج هوای کنترلشده در سیستمهای بادی
اگزوز 1/4 تخت پنوماتیک یکی از اتصالات پرکاربرد در مدارهای هوای فشرده است که وظیفه تخلیه هوای برگشتی از شیرها و عملگرهای پنوماتیک را بر عهده دارد. این قطعه با اتصال رزوهای 1/4 اینچ BSP، بدنه فلزی یا برنجی، و طراحی تخت (Flat Face) برای نصب مستقیم روی منیفولد یا شیر طراحی شده است. فیلتر صدا یا سایلنسر داخلی در برخی مدلها، سطح نویز خروجی را به میزان قابل توجهی کاهش میدهد.
کاربرد اگزوز تخت پنوماتیک در صنعت
در سیستمهای اتوماسیون صنعتی، هوای فشرده پس از انجام کار در سیلندر یا عملگر باید از مدار خارج شود. اگزوز پنوماتیک این مسیر خروجی را فراهم میکند و از ایجاد فشار پسگرد در مدار جلوگیری مینماید. کاربردهای رایج شامل موارد زیر است:
خطوط مونتاژ خودروسازی، ماشینآلات بستهبندی، پرسهای پنوماتیک، سیستمهای انتقال قطعه با گیره بادی، و تجهیزات رباتیک صنعتی از جمله محیطهایی هستند که این قطعه در آنها نقش حیاتی دارد. نصب صحیح اگزوز، عمر مفید شیرهای کنترلی را افزایش داده و از آسیب به سیلهای داخلی جلوگیری میکند.
مشخصات فنی و استانداردهای اتصال
این محصول با رزوه استاندارد BSP (British Standard Pipe) در سایز 1/4 اینچ تولید میشود. فشار کاری مجاز معمولاً در بازه 0 تا 10 بار است و دمای کاری آن بین -10 تا +80 درجه سانتیگراد قرار دارد. جنس بدنه در مدلهای استاندارد از برنج یا روی تزریقی (Zinc Die Cast) ساخته میشود. فیلتر سینتر شده داخلی از جنس پلیاتیلن یا برنز متخلخل، ذرات معلق را حین خروج هوا فیلتر میکند.

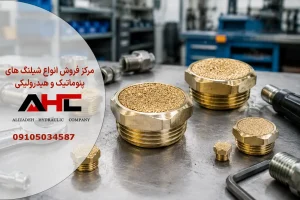

خرید اگزوز 1/4 تخت پنوماتیک
راهنمای انتخاب و خرید اگزوز 1/4 تخت پنوماتیک
تفاوت مدل تخت با مدلهای دیگر اگزوز
اگزوز پنوماتیک در دو فرم اصلی عرضه میشود: تخت (Flat) و برجسته یا استوانهای. مدل تخت به دلیل ارتفاع کم، برای نصب در فضاهای محدود و روی منیفولدهای چندراهه مناسبتر است. در مقابل، مدلهای استوانهای سطح فیلتراسیون بیشتری دارند و برای دبی هوای بالاتر توصیه میشوند. انتخاب بین این دو مدل باید بر اساس فضای نصب، دبی هوای خروجی، و نیاز به کاهش صدا انجام شود.
جدول قیمت بر اساس سایز و مدل
قیمتگذاری اگزوز پنوماتیک تخت بر اساس سایز رزوه، جنس بدنه، و برند تولیدکننده متفاوت است. جدول زیر قیمت تقریبی مدلهای رایج موجود در فروشگاه AHC هیدرولیک را نشان میدهد:
تفاوت قیمت در یک سایز مشابه به جنس بدنه (برنج در برابر روی)، وجود یا عدم وجود فیلتر سینتر، و برند (ایرانی، چینی، یا اروپایی) بستگی دارد. برای پروژههای صنعتی با نیاز به دوام بالا، مدلهای برنجی با فیلتر برنز متخلخل توصیه میشود.
نکات نصب و نگهداری
هنگام نصب اگزوز 1/4 تخت پنوماتیک، استفاده از نوار تفلون یا خمیر آببندی مناسب برای رزوه BSP الزامی است. گشتاور بستن نباید از حد مجاز تجاوز کند تا از ترکخوردگی بدنه جلوگیری شود. فیلتر داخلی را در بازههای زمانی منظم (هر 6 ماه یکبار در محیطهای پرگرد) بررسی و در صورت نیاز تعویض کنید. استفاده از هوای خشک و فیلتر شده در ورودی سیستم، عمر مفید تمام اتصالات پنوماتیک از جمله اگزوز را به طور قابل ملاحظهای افزایش میدهد.
فروشگاه AHC هیدرولیک با سالها تجربه در تأمین قطعات پنوماتیک و هیدرولیک صنعتی، طیف کاملی از اگزوزهای تخت پنوماتیک را در سایزها و مدلهای مختلف ارائه میدهد. برای دریافت مشاوره فنی رایگان در انتخاب مدل مناسب با کاربرد شما، با کارشناسان فروش ما در تماس باشید.
