اتصال مستقیم 8 به 1/4 پنوماتیک

اتصال مستقیم 8 به 1/4 پنوماتیک | رابط استاندارد برای سیستم هوای فشرده

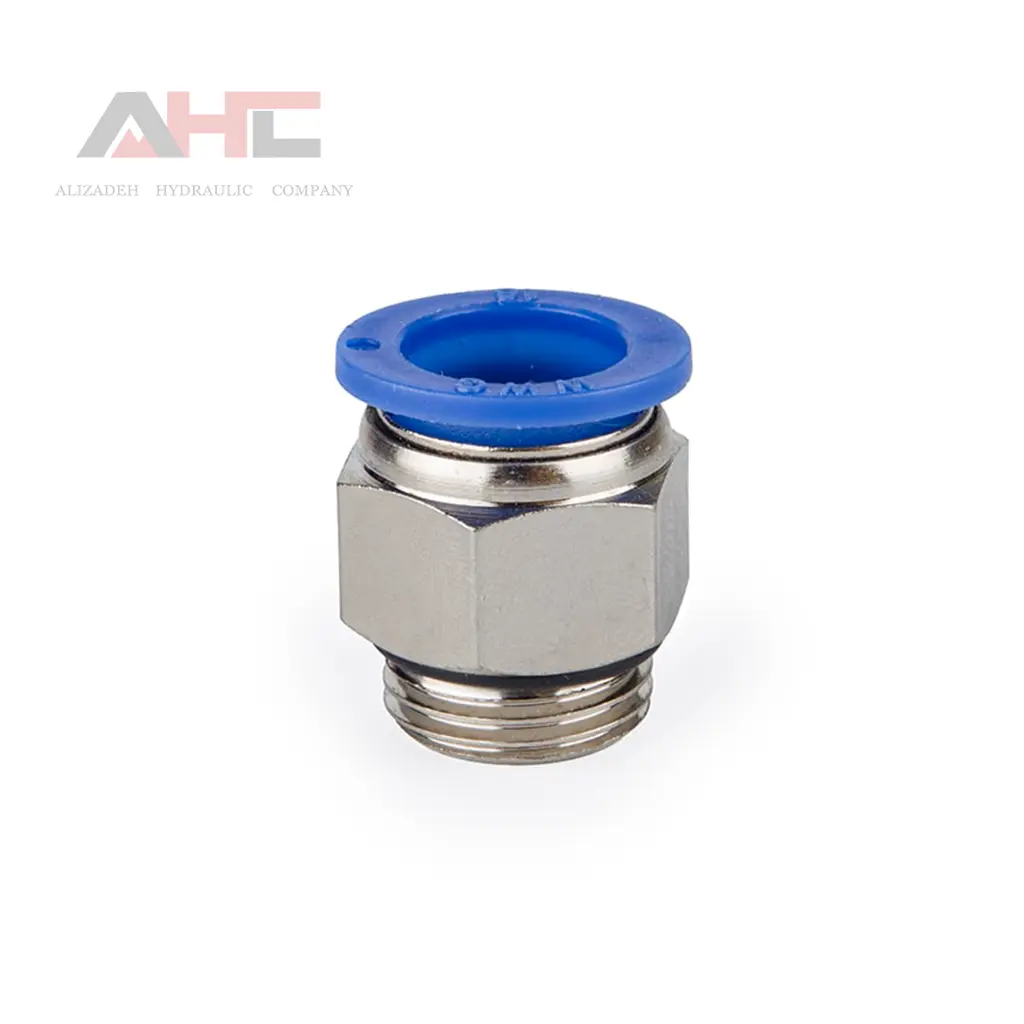

اتصال مستقیم 8 به 1/4 پنوماتیک یک فیتینگ صنعتی دقیق برای اتصال شیلنگ 8 میلی‌متری به رزوه 1/4 اینچ در مدارهای پنوماتیکی است. این قطعه با طراحی مستقیم، آب‌بندی مطمئن، تحمل فشار کاری استاندارد و نصب سریع، انتخابی کاملاً مهندسی برای خطوط تولید و تجهیزات اتوماسیون محسوب می‌شود.

در فروشگاه AHC هیدرولیک این محصول با کیفیت ساخت صنعتی، رزوه‌کاری دقیق و کنترل ابعادی عرضه می‌گردد. استفاده از مکانیزم قفل‌کن استیل فنری در بخش ورودی شیلنگ و اورینگ مقاوم در برابر سایش و روغن، عملکرد پایدار در شرایط کاری مداوم را تضمین می‌کند. این اتصال برای محیط‌های صنعتی واقعی طراحی شده و از نظر دوام، آب‌بندی و ایمنی عملکرد، قابل اعتماد است.

مشخصات فنی و استاندارد ساخت

بدنه این اتصال بسته به مدل از برنج آبکاری نیکل یا پلیمر مهندسی تقویت‌شده تولید می‌شود. رزوه 1/4 اینچ از نوع BSPT یا BSPP بوده و مطابق استانداردهای ISO 7 و ISO 228 ماشین‌کاری می‌شود. قطر ورودی شیلنگ 8 میلی‌متر بوده و مکانیزم Push-in امکان نصب سریع بدون نیاز به ابزار خاص را فراهم می‌کند.

فشار کاری مجاز در محدوده 0 تا 10 بار تعریف شده و فشار لحظه‌ای بالاتر را نیز در سیکل‌های کوتاه تحمل می‌کند. بازه دمایی عملکرد بین 0 تا 60 درجه سانتی‌گراد است. آب‌بندی توسط اورینگ NBR انجام می‌شود که در برابر روغن‌های سبک صنعتی و رطوبت هوای فشرده مقاومت مناسبی دارد.

کاربرد اتصال مستقیم 8 به 1/4 پنوماتیک در مدارهای صنعتی

در سیستم‌های اتوماسیون، جک‌های پنوماتیک، شیرهای برقی، واحدهای مراقبت FRL و ابزارهای بادی، اتصال دقیق و بدون نشتی اهمیت بالایی دارد. اتصال مستقیم 8 به 1/4 پنوماتیک برای اتصال مستقیم شیلنگ 8 میلی‌متری به پورت رزوه‌ای 1/4 اینچ تجهیزات استفاده می‌شود و به دلیل طراحی مستقیم، افت فشار حداقلی در مسیر جریان ایجاد می‌کند.

این قطعه در صنایع بسته‌بندی، خودروسازی، صنایع غذایی، ماشین‌آلات CNC و خطوط مونتاژ کاربرد گسترده دارد. در شرایطی که فضای نصب محدود است و نیاز به حداقل تغییر مسیر جریان وجود دارد، این اتصال گزینه‌ای کاملاً فنی و منطقی محسوب می‌شود.

فروش عمده اتصال مستقیم 8 به 1/4 پنوماتیک

مزایای عملکردی و نصب

ساختار مستقیم باعث کاهش تلاطم جریان و افزایش راندمان انتقال هوای فشرده می‌شود. سیستم قفل‌کن داخلی، شیلنگ را به‌صورت ایمن نگه داشته و در برابر لرزش و سیکل‌های قطع و وصل مکرر مقاومت دارد. همچنین امکان جداسازی سریع شیلنگ بدون آسیب به بدنه وجود دارد.

یکی از نکات مهم در انتخاب اتصال مستقیم 8 به 1/4 پنوماتیک تطابق دقیق قطر خارجی شیلنگ با ورودی 8 میلی‌متری است. استفاده از شیلنگ استاندارد پلی‌یورتان یا پلی‌آمید توصیه می‌شود تا آب‌بندی کامل و عملکرد طولانی‌مدت تضمین گردد.

قیمت و خرید از فروشگاه AHC هیدرولیک

اتصال مستقیم 8 به 1/2 پنوماتیک

اتصال مستقیم 8 به 3/8 پنوماتیک

اتصال مستقیم 8 به 1/8 پنوماتیک

تمامی محصولات عرضه‌شده در فروشگاه AHC هیدرولیک از نظر رزوه، کیفیت آبکاری، یکنواختی سطح داخلی و سلامت اورینگ بررسی می‌شوند. ارسال سریع، مشاوره فنی پیش از خرید و تأمین مداوم قطعات پنوماتیکی از مزایای خرید از مجموعه ما است.

اگر در حال تجهیز یا تعمیر مدار هوای فشرده هستید، انتخاب صحیح اتصال مستقیم 8 به 1/4 پنوماتیک نقش مهمی در جلوگیری از نشتی، افت فشار و توقف خط تولید خواهد داشت. برای دریافت مشاوره تخصصی و ثبت سفارش، کارشناسان فروشگاه AHC هیدرولیک آماده پاسخگویی به شما هستند.
