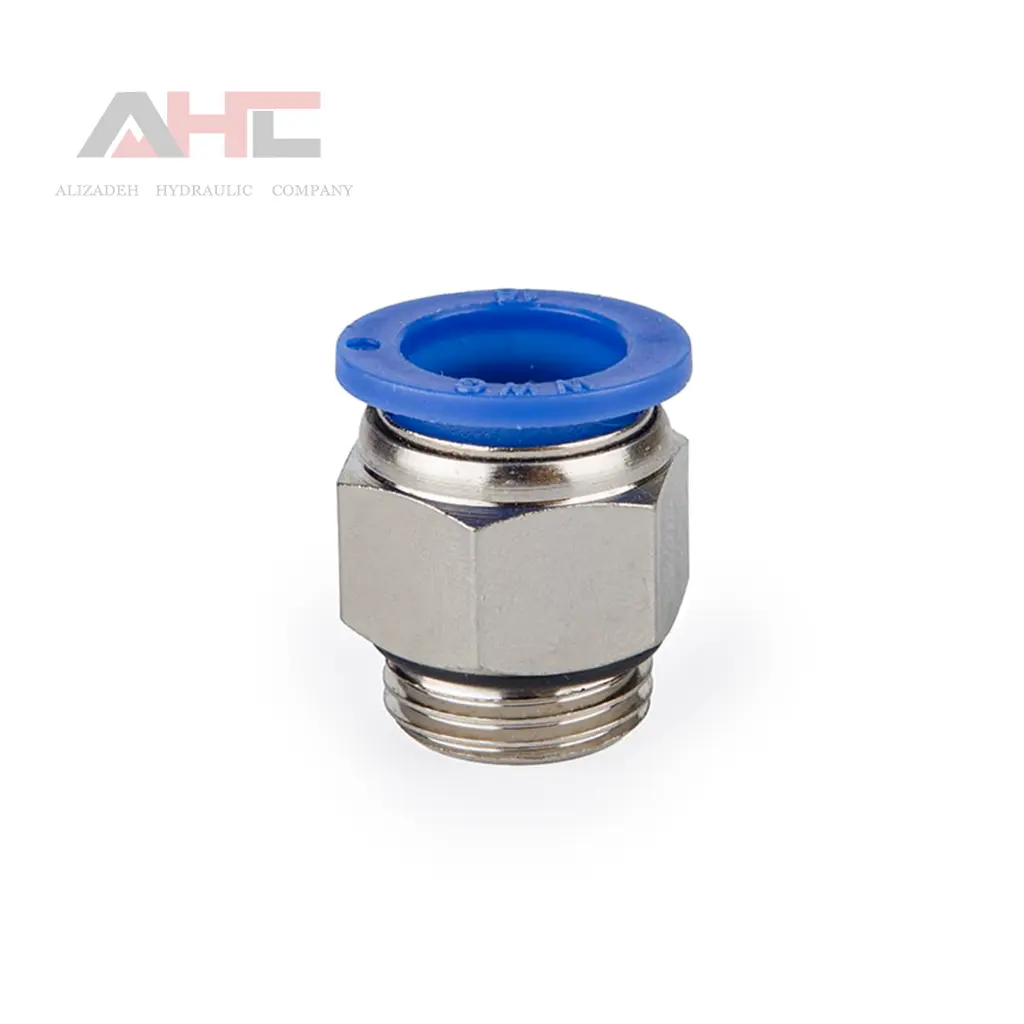

اتصال مستقیم 4 به M5 پنوماتیک

اتصال مستقیم 4 به M5 پنوماتیک | بررسی تخصصی و خرید

اتصال مستقیم 4 به M5 پنوماتیک یکی از پرکاربردترین اتصالات در مدارهای هوای فشرده با قطر پایین است که برای تبدیل رزوه M5 به شیلنگ 4 میلی‌متر طراحی شده است. این قطعه با ساختار برنجی آبکاری‌شده، آب‌بندی دقیق و تحمل فشار صنعتی، انتخابی مطمئن برای سیستم‌های اتوماسیون، ماشین‌آلات صنعتی و تجهیزات ابزار دقیق محسوب می‌شود.

در فروشگاه ahc هیدرولیک این اتصال با کیفیت ساخت صنعتی و مطابق استانداردهای رایج پنوماتیک عرضه می‌شود. طراحی مستقیم (Straight) آن باعث کاهش افت فشار و حداقل‌سازی تلاطم جریان هوا در مدار می‌گردد. این ویژگی در سیستم‌های کنترل دقیق که پایداری فشار اهمیت دارد، نقش کلیدی ایفا می‌کند.

مشخصات فنی اتصال مستقیم 4 به M5 پنوماتیک

اتصال مستقیم 4 به M5 پنوماتیک از نوع فشاری (Push-in) بوده و برای شیلنگ پلی‌یورتان یا پلی‌آمید با قطر خارجی 4 میلی‌متر طراحی شده است. سمت رزوه‌ای آن دارای رزوه متریک M5 بوده که معمولاً در شیرهای برقی کوچک، مینی سیلندرها و تجهیزات ابزار دقیق کاربرد دارد.

مشخصات استاندارد این محصول شامل:

• سایز شیلنگ: 4 میلی‌متر (Outer Diameter)

• نوع رزوه: M5 متریک

• جنس بدنه: برنج آبکاری نیکل

• جنس قفل کن شیلنگ: استیل فنری مقاوم به خوردگی

• فشار کاری: تا 10 بار

• فشار تست: تا 15 بار

• محدوده دمای کاری: 0 تا 60 درجه سانتی‌گراد

• نوع آب‌بندی: اورینگ NBR صنعتی

ساختار فشاری این اتصال موجب نصب سریع و بدون نیاز به ابزار خاص می‌شود و در عین حال آب‌بندی مطمئن را تضمین می‌کند. در کاربردهای با ارتعاش کم تا متوسط، عملکرد پایدار و بدون نشتی خواهد داشت.

خرید اتصال مستقیم 4 به M5 پنوماتیک از قم

کاربردهای صنعتی در سیستم‌های هوای فشرده

در بسیاری از مدارهای کنترلی سبک، استفاده از اتصال مستقیم 4 به M5 پنوماتیک به دلیل ابعاد جمع‌وجور و دقت رزوه متریک، یک انتخاب استاندارد محسوب می‌شود. این اتصال معمولاً در صنایع بسته‌بندی، دستگاه‌های CNC سبک، تجهیزات آزمایشگاهی، سیستم‌های رباتیک کوچک و خطوط مونتاژ نیمه‌اتوماتیک به کار می‌رود.

به دلیل قطر پایین شیلنگ، این قطعه بیشتر در مدارهای فرمان و سیگنال پنوماتیکی استفاده می‌شود و برای انتقال دبی‌های بالا توصیه نمی‌گردد. طراحی مستقیم آن باعث می‌شود افت فشار در مقایسه با اتصالات زانویی کمتر باشد و پاسخ‌دهی سیستم سریع‌تر انجام گیرد.

مزایای طراحی مستقیم و رزوه M5

رزوه M5 از رایج‌ترین رزوه‌ها در تجهیزات مینیاتوری پنوماتیک است. استفاده از اتصال مستقیم 4 به M5 پنوماتیک امکان اتصال ایمن و دقیق به پورت‌های کوچک را فراهم می‌کند بدون اینکه نیاز به تبدیل اضافی باشد. این موضوع علاوه بر کاهش هزینه، احتمال نشتی در نقاط اتصال را نیز کاهش می‌دهد.

از نظر مهندسی، استفاده از بدنه برنجی آبکاری‌شده مقاومت مناسبی در برابر خوردگی محیط‌های صنعتی فراهم می‌کند. همچنین سیستم قفل‌کن داخلی، شیلنگ را به صورت یکنواخت مهار کرده و از آسیب به جداره آن جلوگیری می‌کند.

راهنمای انتخاب و نصب صحیح

برای دستیابی به عملکرد بهینه، توصیه می‌شود هنگام نصب اتصال مستقیم 4 به M5 پنوماتیک به نکات زیر توجه شود:

• برش شیلنگ باید کاملاً عمود و بدون پلیسه باشد.

• رزوه M5 پیش از نصب از نظر تمیزی بررسی گردد.

• از اعمال گشتاور بیش از حد هنگام بستن رزوه خودداری شود.

• در صورت نیاز از نوار تفلون مناسب رزوه‌های متریک استفاده شود.

رعایت این موارد موجب افزایش طول عمر اتصال و جلوگیری از افت فشار ناخواسته در مدار خواهد شد.

قیمت و خرید اتصال مستقیم 4 به M5 پنوماتیک از فروشگاه ahc هیدرولیک

قیمت اتصال مستقیم 4 به M5 پنوماتیک بسته به برند تولیدکننده و کیفیت آبکاری متفاوت است. در فروشگاه ahc هیدرولیک این محصول در رده‌های کیفی مختلف عرضه می‌شود تا متناسب با نیاز پروژه انتخاب گردد.

تمامی محصولات عرضه‌شده پیش از ارسال از نظر سلامت رزوه و عملکرد قفل‌کن بررسی می‌شوند. ارسال سریع، پشتیبانی فنی تخصصی و تضمین اصالت کالا از مزایای خرید از فروشگاه ahc هیدرولیک است.

در صورتی که برای تکمیل مدار پنوماتیک خود به یک اتصال دقیق، کم‌حجم و قابل اعتماد نیاز دارید، اتصال مستقیم 4 به M5 پنوماتیک گزینه‌ای استاندارد و مهندسی‌شده برای کاربردهای صنعتی سبک تا نیمه‌سنگین محسوب می‌شود. جهت ثبت سفارش و دریافت مشاوره فنی، می‌توانید از طریق فروشگاه ahc هیدرولیک اقدام نمایید.

برای استعلام قیمت تماس بگیرید
