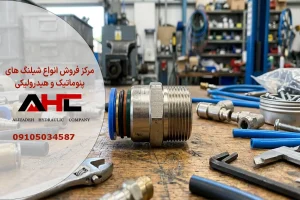

اتصال مستقیم 4 به 1/2 پنوماتیک

خرید و مشخصات فنی اتصال مستقیم 4 به 1/2 پنوماتیک در فروشگاه AHC

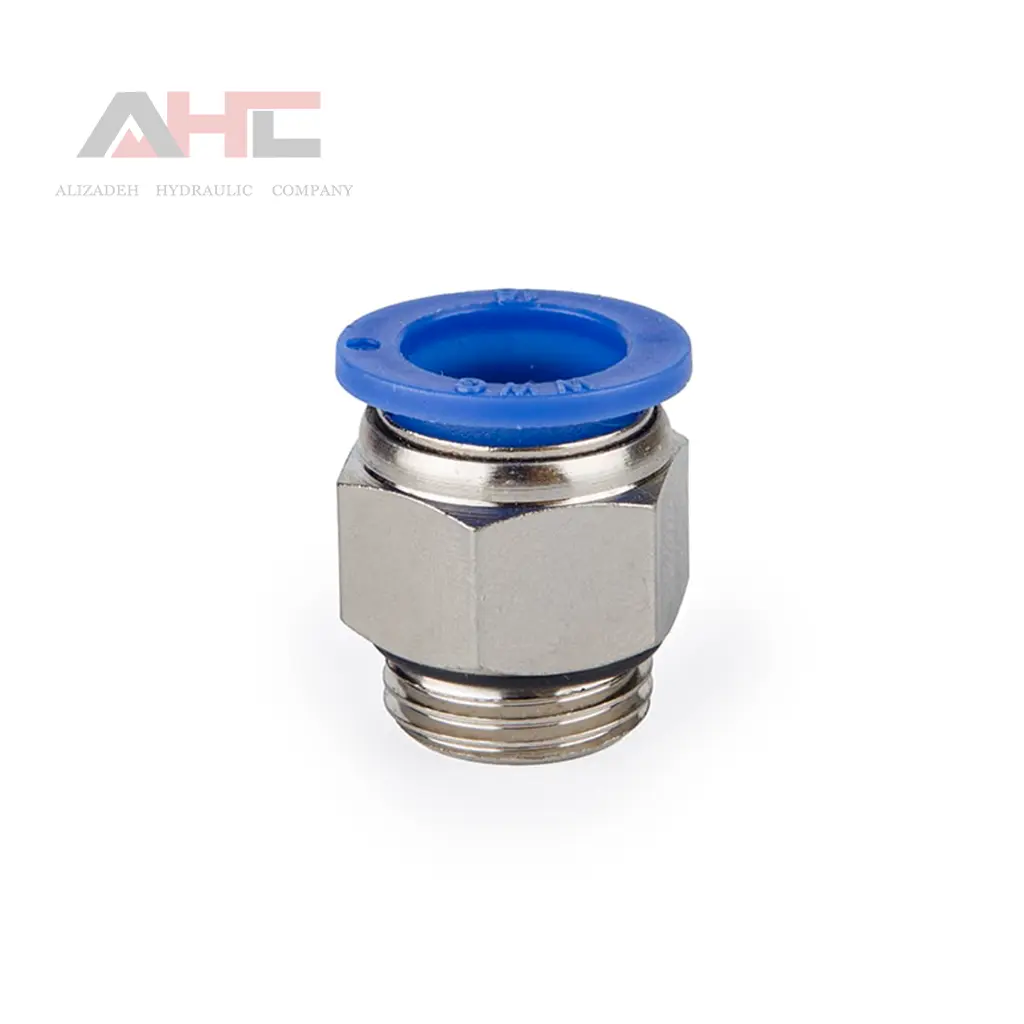

اتصال مستقیم 4 به 1/2 پنوماتیک یکی از قطعات کلیدی در سیستم‌های انتقال هوای فشرده است که وظیفه اتصال لوله پنوماتیک با قطر خارجی 4 میلی‌متر به پورت‌های رزوه شده با سایز 1/2 اینچ را بر عهده دارد. این اتصال که با نام فیتینگ مستقیم نیز شناخته می‌شود، به دلیل بهره‌گیری از مکانیزم قفل‌شونده سریع (Push-in)، امکان اتصال و جداسازی لوله را بدون نیاز به ابزار خاص فراهم می‌کند. در فروشگاه AHC هیدرولیک، این محصول با بدنه مقاوم برنجی و روکش نیکل عرضه می‌شود تا در برابر خوردگی و شرایط محیطی سخت صنعتی بالاترین دوام را داشته باشد. استفاده از اورینگ‌های آب‌بندی با کیفیت در ساختار رزوه این اتصال، نشت هوا را به حداقل رسانده و راندمان سیستم را تضمین می‌کند.

ساختار مهندسی و متریال به کار رفته در اتصال فیتینگی

در طراحی اتصال مستقیم 4 به 1/2 پنوماتیک، دقت ابعادی حرف اول را می‌زند. بدنه اصلی این قطعه معمولاً از آلیاژ برنج با کیفیت بالا ساخته شده است که توسط لایه‌ای از نیکل پوشانده می‌شود. این پوشش علاوه بر افزایش زیبایی ظاهری، مقاومت مکانیکی قطعه را در برابر ضربه و سایش ارتقا می‌دهد. بخش داخلی اتصال شامل یک چنگک (Collet) از جنس فولاد ضد زنگ (Stainless Steel) است که دندانه‌های آن به خوبی در بدنه لوله پلی‌اورتان یا نایلونی درگیر شده و از جدا شدن ناگهانی لوله تحت فشار جلوگیری می‌کند. در بخش رزوه‌شده، استفاده از رزوه‌های استاندارد G یا PT باعث می‌شود که اتصال به راحتی بر روی شیرآلات برقی، جک‌های پنوماتیک و واحدهای مراقبت نصب شود.

یکی از ویژگی‌های برجسته این محصول، تحمل فشار کاری بالا تا 10 بار و در موارد خاص تا 12 بار است. همچنین، محدوده دمای عملیاتی این اتصالات معمولاً بین 0 تا 60 درجه سانتی‌گراد متغیر است که آن‌ها را برای اکثر محیط‌های کارگاهی و خطوط تولید استاندارد مناسب می‌سازد. فروشگاه AHC هیدرولیک با درک نیاز صنایع به قطعات دقیق، محصولاتی را ارائه می‌دهد که در تست‌های هیدرواستاتیک سربلند بوده و طول عمر بالایی در سیکل‌های کاری مداوم دارند.

قیمت عمده اتصال مستقیم 4 به 1/2 پنوماتیک

مزایای استفاده از اتصال مستقیم 4 به 1/2 پنوماتیک در اتوماسیون

استفاده از این اتصال در تابلوهای کنترل و سیستم‌های اتوماسیون صنعتی مزایای متعددی دارد. نخستین مزیت، کاهش زمان تعمیر و نگهداری است؛ به طوری که اپراتور می‌تواند تنها با فشردن حلقه آزادکننده (Release Button)، لوله را خارج کرده و عملیات تعویض یا سرویس را انجام دهد. ثانیاً، طراحی کامپکت و کوچک این اتصال باعث می‌شود در فضاهای محدود که تراکم قطعات زیاد است، نصب به راحتی صورت گیرد. اتصال مستقیم 4 به 1/2 پنوماتیک به دلیل داشتن مقطع عبور جریان بهینه، کمترین افت فشار را در مسیر انتقال سیال ایجاد کرده و از اتلاف انرژی در سیستم جلوگیری می‌کند.

در صنایع دارویی، غذایی و بسته‌بندی که رعایت استانداردهای بهداشتی و عدم نشت روغن یا هوا حیاتی است، انتخاب یک اتصال با کیفیت از برندهای معتبر اهمیت دوچندانی پیدا می‌کند. این اتصالات با لوله‌های PA، PU و PE سازگاری کامل دارند. در فروشگاه AHC هیدرولیک، تمامی محصولات پیش از عرضه از نظر سلامت رزوه و عملکرد صحیح چنگک‌ها مورد بررسی قرار می‌گیرند تا اطمینان حاصل شود که تجهیزات پنوماتیک شما با حداکثر توان به کار خود ادامه می‌دهند.

لیست قیمت و بررسی سایزهای مختلف اتصال مستقیم

قیمت اتصالات پنوماتیک تابعی از متریال، برند سازنده و دقت ماشین‌کاری رزوه‌ها است. با توجه به نوسانات بازار، قیمت‌ها به صورت تقریبی ارائه می‌شوند. در جدول زیر، مقایسه قیمتی برای سایزهای مختلف لوله با رزوه 1/2 اینچ آورده شده است تا دید بهتری برای خرید داشته باشید:

 اتصال مستقیم سایز 6 به 1/2

 اتصال مستقیم سایز 8 به 1/2

 اتصال مستقیم سایز 10 به 1/2

اتصال مستقیم سایز 12 به 1/2

لازم به ذکر است که مدل‌های دارای اورینگ (O-ring) در قسمت پایه رزوه، قیمت بالاتری نسبت به مدل‌های ساده دارند اما نیاز به نوار تفلون را حذف کرده و امنیت آب‌بندی را به شدت افزایش می‌دهند. برای استعلام دقیق قیمت روز و موجودی برندهای مختلف نظیر LMC، CDC یا برندهای باکیفیت چینی، می‌توانید با کارشناسان ما تماس بگیرید.

استانداردهای نصب و نگهداری اتصالات پنوماتیک صنعتی

برای بهره‌برداری حداکثری از اتصال مستقیم 4 به 1/2 پنوماتیک، رعایت چند نکته فنی الزامی است. هنگام برش لوله، حتماً از کاتر مخصوص پنوماتیک استفاده کنید تا مقطع لوله کاملاً عمود و بدون پلیسه باشد؛ در غیر این صورت، لبه‌های ناهموار لوله باعث آسیب به اورینگ داخلی اتصال شده و منجر به نشت هوا می‌گردد. همچنین در زمان بستن رزوه 1/2 بر روی پورت دستگاه، از اعمال گشتاور بیش از حد خودداری کنید تا بدنه برنجی دچار ترک‌خوردگی نشود. استفاده از اتصالات باکیفیت در بلندمدت هزینه‌های ناشی از توقف خط تولید را به شدت کاهش می‌دهد.

انتخاب صحیح سایز رزوه و لوله، اولین قدم در طراحی یک مدار پنوماتیک استاندارد است. اگر در تشخیص سایز رزوه (اعم از BSP یا NPT) تردید دارید، کارشناسان فنی ما در فروشگاه AHC هیدرولیک آماده ارائه مشاوره رایگان جهت انتخاب دقیق‌ترین قطعه برای دستگاه‌های شما هستند. توجه به جزئیات فنی نظیر جنس سیل و نوع چنگک، وجه تمایز یک سیستم مهندسی شده با یک سیستم معمولی است.

در نهایت، خرید اتصال مستقیم 4 به 1/2 پنوماتیک از یک تامین‌کننده معتبر، تضمین‌کننده ایمنی و پایداری عملکرد جک‌ها و شیرهای سیستم شماست. ما در این مجموعه با تمرکز بر ارائه قطعات اصلی و دارای تاییدیه فنی، تلاش می‌کنیم تا نیازهای صنایع خرد و کلان کشور را با مناسب‌ترین قیمت پوشش دهیم. فراموش نکنید که کیفیت یک اتصال کوچک، می‌تواند بر کل خروجی یک خط تولید بزرگ تاثیرگذار باشد؛ بنابراین با انتخاب هوشمندانه، از بروز خسارات احتمالی جلوگیری کنید.

برای استعلام قیمت تماس بگیرید
