جدول استاندارد اتصالات هیدرولیک
در سیستمهای هیدرولیک، انتقال انرژی به وسیله مایعات تحت فشار انجام میشود. یکی از مهمترین اجزای این سیستمها، اتصالات هیدرولیک هستند که نقش انتقال، انشعاب و کنترل جریان سیال را بر عهده دارند. برای طراحی، انتخاب و نصب صحیح این اتصالات بین شیلنگهای هیدرولیک یا سایر اجزاء، استفاده از جدول استاندارد اتصالات هیدرولیک امری ضروری است. این جدول اطلاعاتی دقیق درباره نوع، ابعاد، فشار کاری، رزوه و سایر مشخصات فنی اتصالات ارائه میدهد.
جدول استاندارد اتصالات هیدرولیک چیست؟
جدول استاندارد اتصالات هیدرولیک، مرجعی مهندسی و فنی است که به مهندسان، تکنسینها و فروشندگان کمک میکند تا متناسب با نیاز سیستم، بهترین اتصال ممکن را انتخاب کنند. این جدول شامل مشخصاتی نظیر:
نوع اتصال (نری، مادگی، زانویی، سهراهی و...)
نوع رزوه (متریک، BSP، NPT، UNF و...)
قطر اسمی داخلی و خارجی
فشار کاری مجاز
متریال ساخت (فولاد، استیل، برنج و...)
استاندارد مرجع (ISO, SAE, DIN, JIC و...)
استفاده از این جدول، باعث میشود انتخاب اتصال بر اساس دقت مهندسی انجام شده و خطر نشتی، شکست یا ناهماهنگی در سیستم به حداقل برسد.

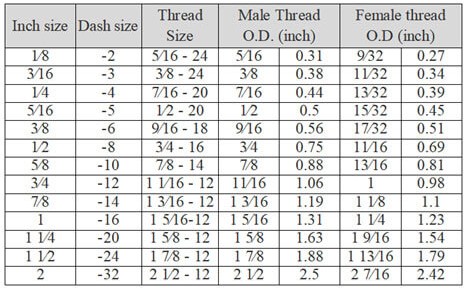

جدول استاندارد اتصالات هیدرولیک
اتصالات هیدرولیک فشار قوی
اتصالات هیدرولیک فشار قوی اجزایی هستند که برای اتصال ایمن و بدون نشتی بین لولهها، شیلنگها و تجهیزات هیدرولیکی در سیستمهای با فشار بالا استفاده میشوند. این اتصالات از جنس فولاد آلیاژی یا استنلس استیل ساخته میشوند تا در برابر فشار، دما و خوردگی مقاوم باشند. طراحی دقیق و آببندی مطمئن آنها مانع از نشتی روغن و افت فشار میشود. این نوع اتصالات در صنایع سنگین، ماشینآلات عمرانی، سیستمهای هیدرولیک صنعتی و تجهیزات معدنی کاربرد فراوان دارند.
اطلاعات جدول استاندارد اتصالات هیدرولیک
در جدول استاندارد اتصالات، اطلاعات مختلفی ارائه میشود که آشنایی با آنها برای هر فرد مرتبط با سیستمهای هیدرولیک الزامی است. در ادامه به مهمترین بخشهای این جدول اشاره میشود:
1. نوع اتصال
اتصالات به اشکال مختلفی تقسیم میشوند، از جمله:
مستقیم (Straight)
زانویی (Elbow)
سهراهی (T-connector)
چهارراهی (Cross)
اتصال تبدیلی (Reducer)
جدول نوع اتصالات هیدرولیک
2. نوع رزوه
رزوهها در انواع مختلفی تولید میشوند که هرکدام استاندارد خاص خود را دارند. پرکاربردترین آنها شامل:
BSP (British Standard Pipe): متداول در اروپا
NPT (National Pipe Tapered): رایج در آمریکا
Metric: طبق استاندارد ISO
UNF / UNC: رزوههای میلیمتری با دندانههای ریز یا درشت، چرا که تشخیص صحیح نوع رزوه در هنگام نصب، بسیار حیاتی است.
3. قطر اسمی (Nominal Diameter)
قطر داخلی و خارجی اتصالات، برای تطبیق با شیلنگ یا لوله مورد استفاده، باید به دقت مشخص شود. این اندازهگیریها معمولاً به میلیمتر (mm) یا اینچ (inch) ارائه میشوند.
4. فشار کاری
هر اتصال دارای محدودهای برای فشار مجاز است. فشار بیش از حد میتواند باعث نشتی، ترک یا شکست در محل اتصال شود. جدولها معمولاً فشار کاری را بر اساس جنس اتصال و استاندارد آن مشخص میکنند (بهعنوان مثال: 250 Bar یا 3600 psi).
5. جنس اتصال
اتصالات معمولاً از جنس فولاد کربنی، فولاد ضدزنگ (استنلس استیل)، برنج یا پلاستیک صنعتی ساخته میشوند. انتخاب جنس مناسب به نوع سیال، دمای کاری و فشار سیستم بستگی دارد.
6. استاندارد مرجع
مراجع بینالمللی گوناگونی استانداردهای اتصالات را تدوین کردهاند که از آن جمله میتوان به موارد زیر اشاره کرد:
DIN (آلمان)
ISO (بینالمللی)
SAE (آمریکا)
JIC (Joint Industry Council)
این استانداردها تضمین میکنند که اتصالات از نظر کیفیت، تطبیق و ایمنی مورد تأیید هستند.
خرید اتصالات هیدرولیک
با توجه به تنوع زیاد در انواع اتصالات هیدرولیک، انتخاب صحیح و مطمئن از اهمیت زیادی برخوردار است. هنگام خرید، باید به نوع کاربرد، فشار کاری، نوع سیال، استاندارد رزوه و جنس بدنه توجه ویژهای داشته باشید. انتخاب اشتباه ممکن است منجر به نشتی، خرابی زودهنگام یا حتی خطرات ایمنی در محیطهای صنعتی شود.
اگر بهدنبال خرید اتصالات هیدرولیک با کیفیت و مطابق با استانداردهای بینالمللی هستید، فروشگاه AHC هیدرولیک یکی از معتبرترین منابع برای تهیه این تجهیزات در ایران است. این مجموعه با عرضه گسترده انواع اتصالات هیدرولیکی شامل:
اتصالات متریک و اینچی
رزوهای، فشاری و پیچی
فولادی، استیل و برنجی
تولید داخلی و وارداتی
توانسته نیاز صنایع مختلف از جمله نفت و گاز، معدن، راهسازی، کشاورزی و خودروسازی را برطرف نماید. همچنین، تیم مشاوره فنی AHC هیدرولیک آماده ارائه راهنمایی تخصصی در انتخاب و تطبیق اتصالات متناسب با سیستم شماست. این خدمات میتواند به جلوگیری از هزینههای اضافی، انتخاب نادرست یا خرید قطعات نامناسب کمک شایانی کند.
جدول استاندارد اتصالات هیدرولیک ابزاری ضروری برای مهندسان و تکنسینهای حوزه هیدرولیک است. این جدول به شما کمک میکند تا بر اساس نوع اتصال، رزوه، فشار کاری و استاندارد مرجع، قطعاتی دقیق و ایمن انتخاب کنید. برای خرید مطمئن و بهرهمندی از مشاوره تخصصی، میتوانید از خدمات حرفهای فروشگاه AHC هیدرولیک استفاده کنید و نیاز خود را با خیالی آسوده برطرف نمایید.
