اتصالات رزوهای
اتصالات رزوهای (Threaded Fittings) در سیستمهای هیدرولیک
اتصالات رزوهای (Threaded Fittings) که به اختصار با TRD نمایش داده می شود، به نوعی از اتصالات فشار قوی در پایپینگ گفته می شود که محل اتصال آن ها به شکل رزوه ای بوده و لوله یا سایر اتصالات به صورت پیچشی به آن ها بسته می شوند.
اتصالات رزوهای یکی از پرکاربردترین انواع اتصالات در سیستمهای هیدرولیک صنعتی، ماشینآلات سنگین، تجهیزات سیار و ثابت به شمار میروند. این اتصالات به دلیل نصب آسان، هزینه پایین، تنوع بالا و امکان باز و بسته کردن مجدد، در بسیاری از پروژهها به عنوان گزینه اول انتخاب میشوند. در این مقاله جامع به بررسی کامل اتصالات رزوهای میپردازیم: انواع استانداردهای رزوه، روشهای آببندی، مزایا و معایب، کاربردها در صنایع مختلف، نکات مهم نصب و نگهداری، مقایسه با سایر انواع اتصالات (فلنجی، جوشی، اورینگ فیس سیل و …) و توصیههای عملی برای انتخاب صحیح در پروژههای واقعی.
اتصالات رزوهای چیست و چرا اهمیت دارد؟
اتصالات رزوهای قطعاتی هستند که از طریق رزوههای نر (مردانه) و ماده (زنانه) به یکدیگر یا به پورت قطعات هیدرولیکی (پمپ، شیر کنترل، جک، موتور، بلوک منیفولد و …) متصل میشوند. این اتصالات معمولاً برای سایزهای کوچک تا متوسط (از ۱/۸ اینچ تا حدود ۱–۱/۴ اینچ) استفاده میشوند و در فشارهای کاری تا ۳۵۰–۴۰۰ بار (در سایزهای کوچک) عملکرد قابل اعتمادی دارند.
در سیستمهای هیدرولیک، نشتی یکی از بزرگترین مشکلات است که میتواند باعث افت فشار، آلودگی روغن، کاهش راندمان و حتی خرابی کامل سیستم شود. اتصالات رزوهای اگر به درستی انتخاب و نصب شوند، میتوانند این مشکل را به حداقل برسانند.

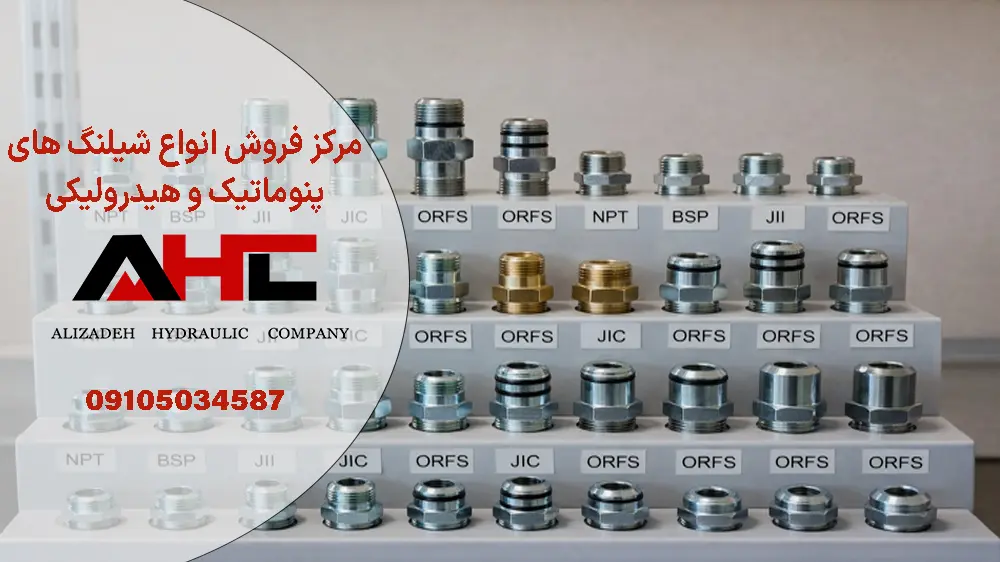

انواع استانداردهای رزوه در اتصالات هیدرولیک
استانداردهای رزوه مستقیماً بر کیفیت آببندی، قابلیت تعویض و مقاومت در برابر فشار و ارتعاش تأثیر میگذارند. مهمترین استانداردها عبارتند از:
- NPT (National Pipe Tapered): رزوه مخروطی آمریکایی با زاویه ۶۰ درجه. آببندی عمدتاً روی رزوهها (فلز به فلز) انجام میشود و معمولاً نیاز به نوار تفلون یا درزگیر مایع دارد. پرکاربرد در آمریکا و کانادا.
- NPTF (Dryseal): نسخه بهبودیافته NPT که بدون درزگیر اضافی آببندی خشک میکند (به دلیل دقت بالاتر در تراش رزوه).
- BSPT (British Standard Pipe Tapered): رزوه مخروطی بریتانیایی با زاویه ۵۵ درجه. مشابه NPT اما زاویه متفاوت دارد و قابل تعویض نیستند.
- BSPP (British Standard Pipe Parallel): رزوه موازی بریتانیایی با زاویه ۵۵ درجه. آببندی با اورینگ، واشر باندد سیل (Dowty) یا واشر مسی انجام میشود. رایجترین نوع در اروپا و بسیاری از ماشینآلات مدرن.
- Metric (ISO Metric): رزوه موازی متریک (M) با زاویه ۶۰ درجه. آببندی معمولاً با اورینگ (O-ring Boss) یا واشر. بسیار رایج در تجهیزات اروپایی و آسیایی.
- JIC (Joint Industry Council) / SAE J514: رزوه موازی با فلر ۳۷ درجه. آببندی فلز به فلز روی سطح فلر. بسیار مقاوم در برابر ارتعاش و فشار بالا.
- ORFS (O-Ring Face Seal): رزوه موازی با اورینگ روی سطح صاف انتهایی. یکی از بهترین گزینهها برای آببندی بدون نشتی در فشارهای بالا.
- SAE Straight Thread (O-Ring Boss – ORB): رزوه موازی آمریکایی با اورینگ. مشابه BSPP اما با استاندارد آمریکایی.
نکته مهم: رزوههای مخروطی (NPT/BSPT) و موازی (BSPP/Metric/JIC) را هرگز با هم اشتباه نگیرید، زیرا باعث نشتی شدید یا آسیب به رزوه میشوند.
روشهای آببندی در اتصالات رزوهای
در سیستمهای هیدرولیک مدرن، اتصالات موازی با اورینگ (BSPP، Metric، ORFS، ORB) به دلیل آببندی بهتر و امکان استفاده مجدد، اولویت دارند.
مزایا و معایب اتصالات رزوهای
مزایا
- نصب و جداسازی بسیار سریع و آسان (فقط با آچار معمولی)
- هزینه بسیار پایین نسبت به فلنجی، جوشی یا کوپلینگ سریع
- قابلیت باز و بسته کردن چندین بار (بهخصوص انواع موازی با اورینگ)
- تنوع بسیار بالا در شکل (زانویی، سهراهی، تبدیل، آداپتور، ماسوره کور و …)
- مناسب برای سایزهای کوچک تا متوسط و فشارهای متوسط تا بالا
- در دسترس بودن گسترده در بازار ایران و جهان
معایب
- در سایزهای بزرگ (بالای ۱–۱/۴ اینچ) و فشارهای خیلی بالا (>۵۰۰ بار) مقاومت کمتری نسبت به فلنجی دارند.
- احتمال شل شدن در ارتعاش شدید طولانیمدت (بهخصوص رزوه مخروطی بدون قفل اضافی)
- خطر آسیب به رزوه در اثر سفت کردن بیش از حد (over-torquing)
- نیاز به دقت بالا در انتخاب نوع رزوه (مخروطی یا موازی) برای جلوگیری از نشتی
- در محیطهای خورنده یا دمای خیلی بالا/پایین، اورینگها ممکن است زودتر تخریب شوند.
کاربردهای اصلی در صنایع مختلف
- ماشینآلات راهسازی (بیل مکانیکی، لودر، گریدر، بولدوزر)
- تجهیزات کشاورزی (تراکتور، کمباین، ادوات هیدرولیکی)
- پرسهای هیدرولیک صنعتی
- دستگاههای تزریق پلاستیک
- جرثقیلها و بالابرها
- سیستمهای هیدرولیک خودروهای سنگین و معدنی
- صنایع دریایی و offshore (در سایزهای کوچک)
- تجهیزات تست و تعمیرگاهی
تقریباً ۷۰–۸۰٪ اتصالات در سیستمهای هیدرولیک موبایل و بسیاری از سیستمهای صنعتی ثابت از نوع رزوهای هستند.
نکات مهم نصب و نگهداری اتصالات رزوهای
- تمیزکاری کامل: قبل از نصب، رزوهها، اورینگ و سطوح را کاملاً تمیز کنید. حتی ذرات کوچک میتواند باعث نشتی شود.
- انتخاب درزگیر مناسب: برای NPT/BSPT فقط از نوار تفلون (۲–۳ لایه) یا درزگیر مایع مخصوص هیدرولیک استفاده کنید. هرگز از کنف یا چسب معمولی استفاده نکنید.
- گشتاور سفت کردن: از جدول گشتاور سازنده پیروی کنید. سفت کردن بیش از حد باعث ترک رزوه یا آسیب اورینگ میشود.
- تعویض اورینگ: در اتصالات موازی، اورینگ را هر بار باز کردن تعویض کنید (حتی اگر سالم به نظر برسد).
- کنترل نشتی اولیه: پس از نصب، سیستم را تحت فشار پایین تست کنید و نشتی را بررسی نمایید.
- محافظت در انبار: اتصالات را در محیط خشک و بدون گردوغبار نگه دارید تا رزوهها زنگ نزنند.
- بررسی دورهای: در سیستمهای با ارتعاش بالا، هر ۶–۱۲ ماه رزوهها را چک کنید.
نتیجهگیری و توصیه نهایی
اتصالات رزوهای همچنان یکی از بهترین گزینهها برای اکثر سیستمهای هیدرولیک با فشار متوسط تا بالا هستند، به شرطی که نوع رزوه، متریال (معمولاً فولاد کربنی، استنلس استیل یا برنج برای کاربردهای خاص) و روش آببندی درست انتخاب شود. اولویت امروز صنعت به سمت اتصالات موازی با اورینگ (BSPP، Metric، ORFS) است زیرا نشتی کمتر، نصب آسانتر و قابلیت استفاده مجدد بالاتری دارند.
اگر بهدنبال خرید اتصالات هیدرولیک با کیفیت و مطابق با استانداردهای بینالمللی هستید، فروشگاه AHC هیدرولیک یکی از معتبرترین منابع برای تهیه این تجهیزات در ایران است.
اگر در پروژهای فشار خیلی بالا، سایز بزرگ یا ارتعاش شدید دارید، حتماً به سمت فلنجی یا جوشی بروید. در غیر این صورت، اتصالات رزوهای با انتخاب صحیح میتوانند سالها عملکرد بدون مشکل داشته باشند.
